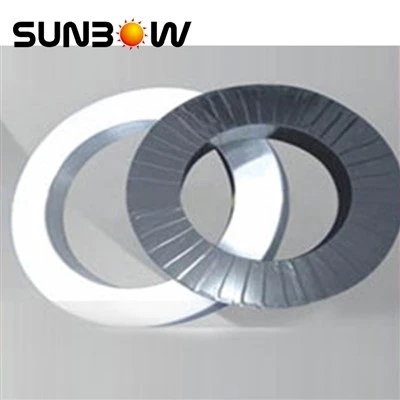

NANO-KRISTALNO JEDRO DUŠILKE NA NASTAVNI NAČIN

Nanokristalni trak je material iz mehke magnetne zlitine s superfino velikostjo zrn (~ 10 nm), ki ga tvorijo Fe, Si, B, Cu, Nb in drugi elementi ter preide skozi specifičen postopek žarjenja pri hitrosti hlajenja 10 stopinj /s.6

Pošlji povpraševanje

Nanokristaliničentrakjethemehkomagnetnilegirani material znadfinožitovelikost (~10nm) ki je oblikovana avtor the Fe,Si, B,Cu,Nb in drugo elementi, in dobi skozispecfic postopek žarjenja pri hitrosti hlajenja 10stopnja /s.6

Izjemna značilnost tega novega kovinskega materiala je kratek proizvodni postopek, ki se oblikuje v enem koraku in prihrani porabo energije. Ima visoko nasičeno magnetizacijo (Bs) kristalne zlitine na osnovi Fe ter visoko prepustnost in nizko izgubo na osnovi Co kristalne zlitine, tako da lahko zadovolji zahteve glede visoke frekvence in nizke izgube. Ta material se v glavnem uporablja pri proizvodnji vrhunskih običajnih dušilk, visokofrekvenčnih transformatorjev, vseh vrst tokovnih transformatorjev in vrhunskih magnetnih ojačevalnikov itd. Sorodna jedra in komponente se večinoma uporabljajo v novem sistemu za upravljanje moči vozil z energijo, pogonu sistem, brezžični polnilni modul za mobilni telefon, železniški prevoz, moč padavin, omrežni fotovoltaični pretvornik, digitalni elektronski izdelki in pametni števci v električnem omrežju za izpolnjevanje zahtev visoke frekvence, velikega toka, miniaturizacije in varčevanja z energijo.

Aplikacija

Invertersko vezje

Frekvenčni pretvornik

UPS

Preklopni način napajanja

EMC filter

product-397-396

Značilno

Visoka indukcija nasičenja - zmanjšajte količino CMC

Odlična impedančna frekvenčna karakteristika

Izjemna sposobnost upora proti neuravnoteženemu toku

product-820-430

Odlična temperaturna stabilnost

SQ SKUPNI NAČIN SERIJSKO JEDRO

Značilno

Boljši učinek zatiranja EMI

Lahko se sprejme shema navpičnega navijanja ploščate žice z izjemno nizko porazdeljeno kapacitivnostjo in boljšim učinkom odvajanja toplote

Izogibanje poslabšanju zmogljivosti zaradi obremenitve jedra

Načelo delovanja skupnega načina induktorja

Ko normalni tok teče skozi skupni induktor v tokokrogu, bo tok proizvedel obratno magnetno polje v tuljavi tuljave istega faznega navitja, da se medsebojno izničita. V tem času je induktivnost približno nič in impedanca vhodnega toka je zelo majhna.

Ko gre tuljava skozi tuljavo, bo skupni tok oslabljen in tuljava bo proizvedla skupni tok.

Zato je večja impedanca induktorja skupnega načina, boljši je učinek filtriranja skupnega načina. V določenem frekvenčnem območju imajo nanokristalni materiali večjo impedanco kot tradicionalni materiali ferit. V primerjavi s feritom je začetna prepustnost nanokristalov veliko višja, zato je lahko prostornina manjša, tuljave za navijanje so manjše, porazdeljena kapacitivnost je manjša in karakteristike impedance so boljše.

Št. dela Sunbow	Mere jedra	Končane dimenzije jedra	Učinkovit prerez	Srednja dolžina poti	Prepustnost (pri 10KHZ)		Nominalna vrednost AL**
	OD×ID×HT	OD×ID×HT	AFe	lfe	Vrednost intervala	Referenca vrednost	10kHz	100kHz
	mm	mm	cm2	cm			μH	μH
SW-CM120805	Φ12×8×5	Φ14.3×6.8×6.9	0.08	3.1	50000-120000	90000	28	6.7
SW-CM151005	Φ15×10×5	Φ17.1×8.3×7.1	0.09	3.9	50000-120000	91000	29	6.8
SW-CM201208	Φ20×12.5×8	Φ22.6×10.3×10.2	0.24	5.1	50000-120000	97000	56	14
SW-CM201210	Φ20×12×10	Φ22.6×10.5×12.5	0.31	5	50000-120000	85000	62	15
SW-CM211510	Φ21×15×10	Φ23.5×13.1×12.3	0.23	5.7	50000-120000	85000	43.5	9.2
SW-CM252065	Φ25×20×6.5	Φ26.8×18.7×7.9	0.12	7.1	50000-120000	80000	17.1	3.8
SW-CM252010	Φ25×20×10	Φ28×17.2×13.2	0.2	7.1	50000-120000	80000	28	7.2
SW-CM251610	Φ25×16×10	Φ28×14×13.1	0.35	6.4	50000-120000	90000	67	15
SW-CM261610	Φ26×16×10	Φ28.3×14×12.8	0.39	6.6	50000-120000	90000	57	14
SW-CM302010	Φ30×20×10	Φ33.2×17.8×13.3	0.39	7.9	50000-120000	90000	60	14
SW-CM302015	Φ30×20×15	Φ33.6×17.8×17.2	0.59	7.9	50000-120000	96000	88	20
SW-CM322010	Φ32×20×10	Φ34.4×18.1×13	0.47	8.2	50000-120000	95000	57	14
SW-CM402515	Φ40×25×15	Φ44.5×21.8×18.8	0.88	10.2	50000-120000	94000	99	23
SW-CM403215	Φ40×32×15	Φ44.5×29×19	0.47	11.3	50000-120000	90000	48	11
SW-CM453015	Φ45×30×15	Φ48.3×26.4×18.2	0.88	11.8	50000-120000	95000	87	20
SW-CM503215	Φ50×32×15	Φ53.8×28.5×18.2	1.4	12.9	50000-120000	90000	100	27
SW-CM504020	Φ50×40×20	Φ53.6×37×23.2	0.78	14.1	50000-120000	80000	45	14
SW-CM635025	Φ63×50×25	Φ69×46×29	1.27	17.7	50000-120000	90000	59	18
SW-CM644020	Φ64×40×20	Φ68.2×37×23.5	1.87	16.3	50000-120000	90000	115	29
SW-CM805020	Φ80×50×20	Φ83.8×46.6×24.8	2.34	20.4	50000-120000	95000	94	28
SW-CM906020	Φ90×60×20	Φ95.4×55×24.5	2.34	23.6	50000-120000	90000	90	25
SW-CM1027625	Φ102×76×25	Φ107×70.3×29.7	2.54	27.9	50000-120000	95000	91	22

Opomba: Zgornja tabela navaja samo nekatere izdelke. Specifikacije in delovanje nanokristalnega jedra je mogoče prilagoditi glede na zahteve kupca. Za podrobnosti nas kontaktirajte.
