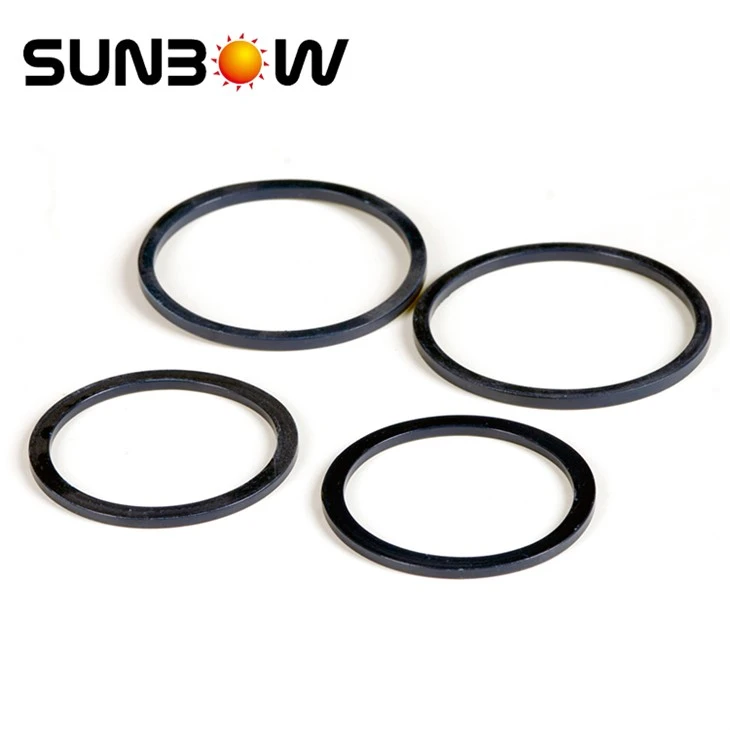

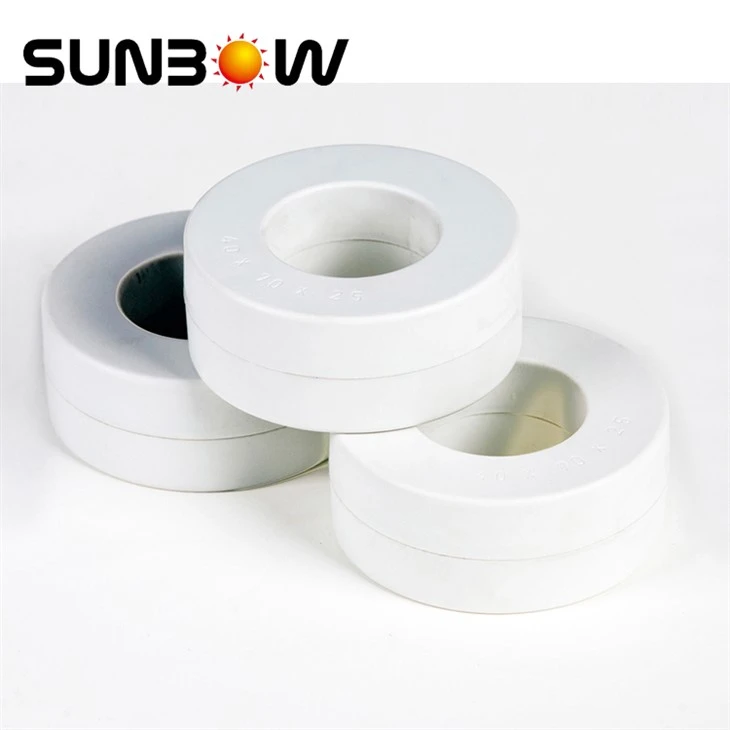

Nanokristalno jedro za precizni tokovni transformator
Oddelek za raziskave in razvoj ter inženiring podjetja SUNBOW ima bogate izkušnje pri oblikovanju jeder in komponent za trenutno merilno industrijo. SUNBOW se je vedno osredotočal na preučevanje in izboljšanje lastnega mehkega magnetnega materiala in končno razvil SWFNA-nanokristalno (na osnovi železa) zlitino kot ustrezno rešitev za jedra tokovnih transformatorjev.
Predstavitev izdelka
Oddelek za raziskave in razvoj ter inženiring podjetja SUNBOW ima bogate izkušnje pri oblikovanju jeder in komponent za trenutno merilno industrijo. SUNBOW se je vedno osredotočal na preučevanje in izboljšanje lastnega mehkega magnetnega materiala in končno razvil SWFNA-nanokristalno (na osnovi železa) zlitino kot ustrezno rešitev za jedra tokovnih transformatorjev.
ZNAČILNOST
>Visoka prepustnost
>Nizki stroški in majhne izgube jedra
>Visoka gostota pretoka nasičenosti
>Visoka linearnost, nizka temperaturna odvisnost
KORISTI
>Nizka fazna napaka
>Napaka nizke amplitude
>Velik tokovni razpon in majhne dimenzije
>Konstantnost fazne in amplitudne napake
VRHUNEC
>> Visoka gostota pretoka nasičenosti<<
manjša dimenzija in manjša teža kot jedro iz permaloja
>> Nizka izguba jedra<<
izguba jedra nižja od jedra iz permaloja
>>Linearna in nizkotemperaturna odvisnost <<
deluje bolj stabilno in dlje v širšem
temperaturno območje -55~130 stopinj
>> Nizki stroški in visok učinek<<
cenejši in učinkovitejši od jedra iz permaloja
PREPOPNOST/NASIČENOST/LINEARNOST
Tipična histerezna zanka nanokristalnega in permaloja kaže, da:
Jedra SWFNA imajo veliko večjo linearnost prepustnosti v skoraj celotni zanki;
Jedra SWFNA ohranjajo tudi večjo prepustnost (μ=20,000) kot permalloy;
Nasičenost jeder SWFNA (1,23T) je osupljivo večja kot pri permaloju (0.75T).
Zaradi vsega zgoraj navedenega in prednosti nižjih stroškov od permaloja jedra SWFNA postanejo odlična možnost za namene tokovnih transformatorjev.
Slika 3 Tipična histerezna zanka SWFNA in permaloja
|
Part Code SWFNA-CT |
MEan Path Dolžina Mm |
OUTER Diameter A/MM |
Inner Diameter B/MM |
Hosem C/MM |
OUTER Diameter （ohišje） A/mm |
IPrevajanje... Diameter （ohišje） B/mm |
Hosem （ohišje） C/mm |
CRoß Sekcija AC/mm2 |
|
64-T001 HP |
64.40 |
18.0 |
13.0 |
5.0 |
20.0 |
10.0 |
7.5 |
10.0 |
|
65-T002 HP |
65.97 |
19.0 |
15.0 |
6.5 |
22.5 |
12.0 |
9.0 |
10.4 |
|
73-T003 HP |
73.87 |
21.0 |
16.0 |
10.0 |
23.8 |
14.5 |
12.5 |
20.0 |
|
91-T004 HP |
91.11 |
25.0 |
17.0 |
8.0 |
27.0 |
15.0 |
10.0 |
25.6 |
|
103-T005 HP |
103.67 |
29.0 |
21.0 |
6.5 |
31.0 |
19.0 |
8.4 |
20.8 |
|
109-T006 HP |
109.96 |
30.0 |
20.0 |
8.0 |
33.0 |
17.5 |
10.5 |
32.0 |
|
135-T007 HP |
135.87 |
39.1 |
30.8 |
6.5 |
41.0 |
29.5 |
8.4 |
21.6 |
|
207-T008 HP |
207.35 |
60.0 |
48.0 |
15.0 |
63.0 |
45.0 |
18.0 |
72.0 |
|
201-T001 HV |
201.6 |
55.0 |
37.0 |
20.0 |
60.0 |
32.0 |
25.0 |
144.0 |
|
400-T002 HV |
400.55 |
115.0 |
90.0 |
10.0 |
120.0 |
85.0 |
15.0 |
100.0 |
|
911-T003 HV |
911.06 |
260.0 |
200.0 |
35.0 |
265.0 |
195.0 |
41.0 |
840.0 |
|
997-T004 HV |
997.46 |
280.0 |
205.0 |
90.0 |
285.0 |
200.0 |
97.0 |
2700.0 |
|
1256-T005 HV |
1256.64 |
350.0 |
250.0 |
30.0 |
355.0 |
245.0 |
35.0 |
1200.0 |
|
1429-T006 HV |
1429.42 |
390.0 |
260.0 |
25.0 |
395.0 |
255.0 |
30.0 |
1300.0 |
|
1555-T007 HV |
1555.09 |
450.0 |
360.0 |
20.0 |
455.0 |
355.0 |
25.0 |
720.0 |
|
1586-T008 HV |
1586.50 |
485.0 |
445.0 |
15.0 |
490.0 |
440.0 |
20.0 |
240.0 |
|
1861-T009 HV |
1861.39 |
540.0 |
435.0 |
40.0 |
546.0 |
429.0 |
46.0 |
1680.0 |
|
2104-T010 HV |
2104.87 |
600.0 |
460.0 |
65.0 |
606.0 |
454.0 |
71.0 |
3640.0 |
Opredelitev: T=Toroidna oblika;HP=Visoka natančnost;HV=Visoka napetost;CT= Tokovni transformator
*Prilagajanje:druge dimenzije so na voljo za prilagoditev.
|
Pumetnost koda SWFNA-CT |
MEan Path Dolžina Mm |
OUTER Diameter A/MM |
IPrevajanje... Diameter B/MM |
Hosem C/MM |
OUTER Diameter （ohišje） A/mm |
IPrevajanje... Diameter （ohišje） B/mm |
Hosem （ohišje） C/mm |
CRoß Sekcija AC/mm2 |
|
51-T001 ZS |
51.84 |
14.3 |
9.9 |
10.0 |
17.3 |
8.0 |
13.0 |
17.6 |
|
54-T002 ZS |
54.98 |
15.0 |
10.0 |
20.0 |
17.3 |
8.3 |
23.0 |
40.0 |
|
73-T003 ZS |
73.83 |
20.0 |
13.0 |
18.0 |
24.0 |
11.5 |
21.0 |
50.4. |
|
82-T004 ZS |
82.47 |
23.0 |
16.5 |
20.0 |
27.0 |
15.2 |
23.0 |
52.0 |
|
85-T005 ZS |
85.14 |
23.0 |
14.8 |
18.0 |
26.4 |
12.6 |
21.4 |
59.0 |
|
87-T006 ZS |
87.18 |
23.0 |
13.5 |
15.0 |
26.0 |
11.5 |
18.0 |
57.0 |
|
89-T007 ZS |
89.22 |
23.0 |
12.2 |
30.0 |
27.2 |
11.4 |
32.6 |
129.6 |
|
124-T008 ZS |
124.09 |
32.0 |
17.0 |
12.0 |
35.0 |
15.0 |
15.0 |
72.0 |
Opredelitev: T=Toroidna oblika;ZS=Ničelno zaporedje;CT= Tokovni transformator
*Prilagajanje:druge dimenzije so na voljo za prilagoditev.
Sunbow dobavlja široko paleto magnetnih jeder, izdelanih izamorfni trakoviinnanokristalni trakovi.
Nanokristalna jedra:
Jedra za tokovne transformatorje
Jedra za zaščitne odklopnike
Jedra za stikalni napajalnik
Nanokristalna C-jedra
Nanokristalna krožno rezana jedra
Nanokristalna dušilna jedra skupnega načina
Natančna jedra tokovnih transformatorjev
Amorfna jedra:
Amorfna statorska jedra za elektromotorje
Jedra za transformatorje velike moči
Jedra za srednjefrekvenčne transformatorje
PFC dušilna jedra
Pravokotna rezana jedra
pogosta vprašanja
V: Ali ste trgovsko podjetje ali proizvajalec?
O: Smo profesionalni proizvajalec, specializiran za načrtovanje, razvoj in proizvodnjo novih amorfnih, nanokristalnih, silicijevih jeklenih plošč ter drugih magnetnih materialov in komponent.
V: Kakšna je vaša proizvodna zmogljivost?
O: letna proizvodna zmogljivost amorfnega in nanokristalnega traku je 600 ton;
Letna proizvodna zmogljivost močnostnega elektronskega jedra je 35 milijonov;
Letna proizvodna zmogljivost železnega jedra tipa C znaša 240 ton;
Letna proizvodna zmogljivost reaktorjev je 50,000;
Letna proizvodna zmogljivost natančnih transformatorjev je 40 milijonov;
